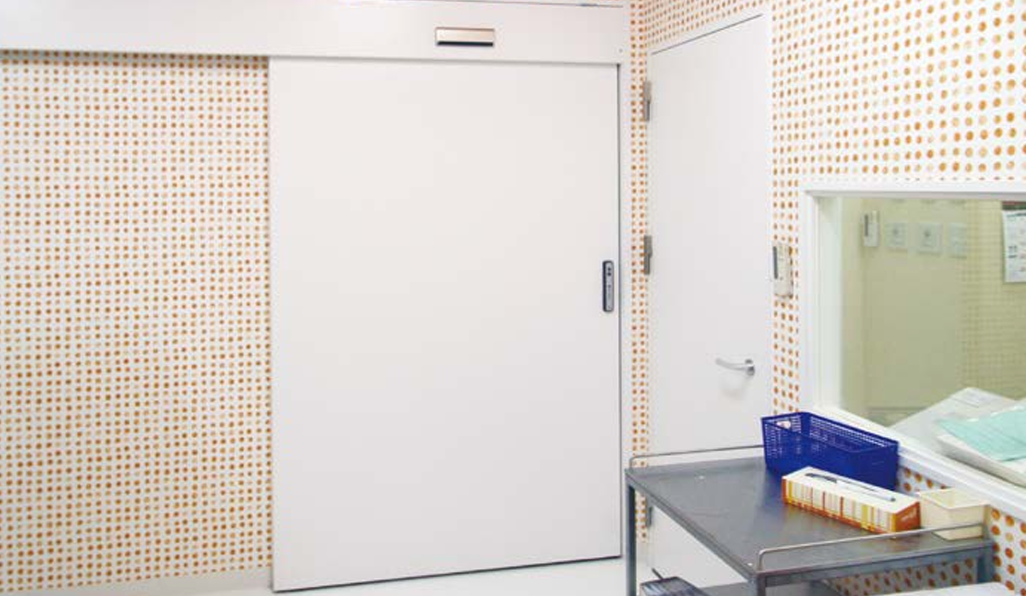

レイ-プロット・スチールドア、レイ-プロット・スチールFix枠は放射線の透過遮蔽と※防火戸の両用を兼ねそなえた、スチール製放射線防護建具です。
レイ-プロット・スチール枠木製ドアは、扉重量が軽いため患者様や医療従事者にやさしく開閉が容易です。独自の型状の鉛板を使用しているため、放射線を完全に遮蔽します。
※覗窓の場合は、防火戸用ガラスと鉛ガラスをペアでご使用ください。

特徴

・スチール製のため、耐久性にすぐれています。
・ドアに窓抜き加工もいたします。
・スチール枠、木製扉タイプも製作いたします。
・ステンレスタイプも製作いたします。

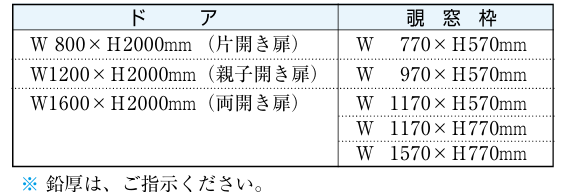

標準寸法

用途

X線室、R I 関係室の出入口、覗窓

付属品

・錠前……………ご指示下さい
・ドアチェック……ご指示下さい
・吊金物…… P.H.または、ステンレス丁番
・枠廻り鉛板……図面上必要な場合

オプション

・沓摺(くつずり)… 形状は参考図のA，B，Cタイプよりお選らびください

施工方法

一般のサッシと同様、アンカーに溶接して固定して下さい。（固定後、枠廻り鉛板が必要な場合もあります）
