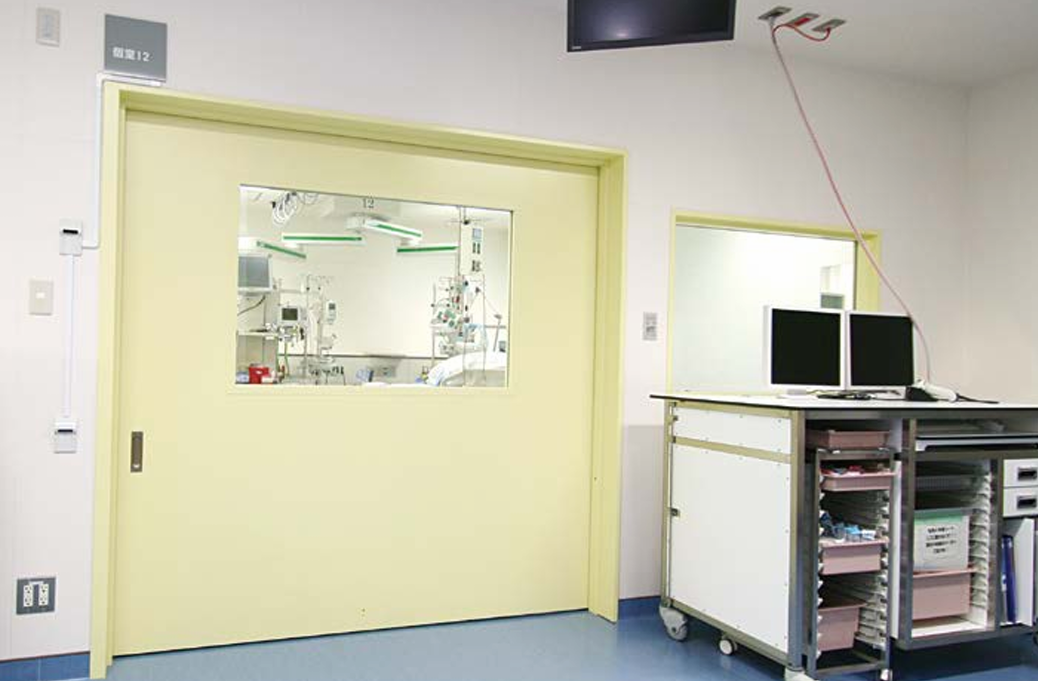

レイ-プロット・ハンガードアは放射線の透過遮蔽とＸ線室の有効利用を考慮した、放射線防護ハンガードアです。自閉装置付なので閉忘れがなく、全開時ストップ装置(※)によりストレッチャー等も容易に通過できます。
※防火の関係で使用できない場合があります。

特徴

・扉本体は、スチールタイプとアルミタイプとが選べます。
・ドアの戸当り部分には、ソフトなゴムをセットし安全面に配慮しています。
・ドアに窓抜き加工もいたします。
・エンジンタイプ、戸袋付タイプも製作いたします。
・ステンレスタイプも製作いたします。

標準寸法

・引き扉 W900(有効開口 800)×H2,000mm、W1,300(有効開口1,200)×H2,000mm
・両引き分け扉 W1,800(有効開口1,600)×H2,000mm
※ 鉛厚は、ご指示ください。
※ 標準寸法以外も製作致します。

用途

Ｘ線室、R I 関係室、手術室の出入口

付属品

ハンガーレール、ハンガー戸車、自閉装置ストップ装置、ガイドローラー、引手、錠前

施工方法

一般のハンガー扉と同様、アンカーに溶接し固定して下さい。（固定後、枠廻り鉛板が必要な場合もあります）
