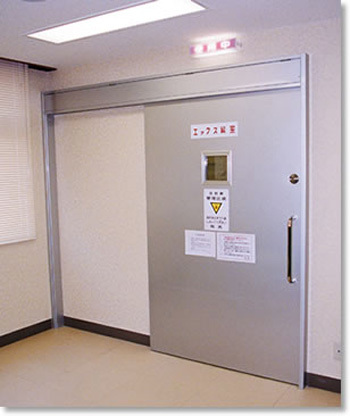

レイ-プロット軽量アルミハンガードアは放射線の透過遮蔽とＸ線室の有効利用を考慮し、かつ軽量アルミ製にすることでドア開扉力を軽くした、放射線防護軽量ハンガードアです。
W900の鉛厚1.5mmタイプで開扉力1.3kgfを実現し静音性と耐久性に優れています。

特徴

●鉛入りスチール製ドアに比べて、重量が約2/3と軽くなっています。
● 傾斜レール方式を採用し、扉が自重でしまるシンプルな構造です。
● レールに組み込まれた油圧制御装置で閉鎖時250mm手前からゆっくり閉まります。
● 戸尻側ブレーキで扉を強く開けた場合でも衝撃をやわらげ、建具やストッパーの破損を防ぎます。
● 枠・扉共、軽量のアルミ仕上げのため納りがきれいで清潔に保てます。
● 全開時にはストッパー機能が付いていて、ストレッチャーなど幅のある機材の通過も容易にできます。
● ドアの窓抜き加工もいたします。
● エンジンタイプや戸袋付きタイプも製作いたします。

標準寸法

片引き扉
W900(有効開口 800)×H2,000mm　W1,300(有効開口1,200)×H2,000mm

両引き分け扉
W1,800(有効開口1,600)×H2,000mm
※ 鉛厚は、ご指示ください。
※ 標準寸法以外も製作致します。

用途

Ｘ線室、R I 関係室、手術室の出入口

付属品

ハンガーレール、ハンガー戸車、ストッパー、ガイドローラー、引手、錠前

施工方法

一般のハンガー扉と同様、アンカーに溶接し、固定して下さい。（固定後、枠廻り鉛板が必要な場合もあります）。
